項目 Properties Ni Ti Co 形狀回復溫度
Shape-recovery temperature
Ni – Ti 合金 (KIOKALLOY) 54 ~ 56 Bal. － 20 ~ 60℃
Ni – Ti - Co 合金 (KIOKALLOY) 53 ~ 55 Bal. 1－ 3 -30 ~ 30℃

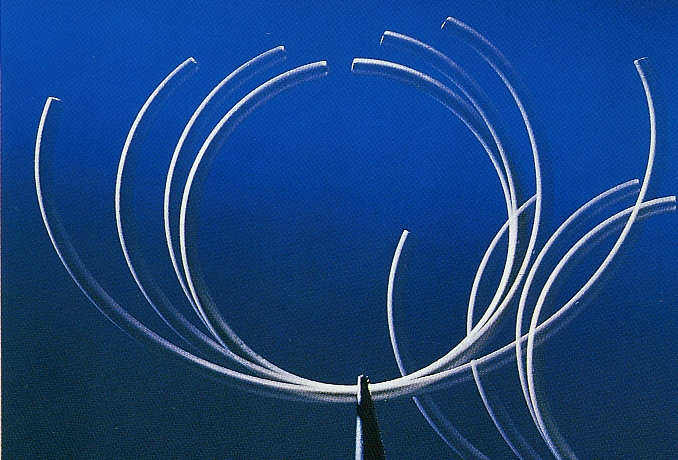

記憶合金

直線記憶



形狀記憶





機械的性質 ( Mechanical properties )



項目
Properties

Ni – Ti 合金
Ni – Tialloy

Ni – Ti–Co 合金
Ni – Ti–Co alloy

マルテンサイト相 (M相)
martensitick phase

引張強さ
Tensile strength 		MPa (㎏f/m㎡)

1175 ~ 1370
(120 ~ 140)

1370 ~ 1570
(140 ~ 160)

降伏強さ
Yield strength 		MPa (㎏f/m㎡)

~ 190
(~ 20)

~ 294
(~ 30)

伸び
Elongation 		％
~ 50 ~ 50
横弾性係数
Horizontal modulus of elasticity		 MPa (㎏f/m㎡)

7845 ~ 9800
(800 ~ 1000)

9800 ~ 13730
(1000 ~ 1400)

オーステナイト相 (A相)
Austnitic phase
引張強さ
Tensile strength 		MPa (㎏f/m㎡)

1075 ~ 1175
(110 ~ 120)

1275 ~ 1370
(130 ~ 140)

降伏強さ
Yield strength 		MPa (㎏f/m㎡)

390 ~ 785
(40 ~ 80)

490 ~ 980
(50 ~ 100)

伸び
Elongation 		％
~ 20 ~ 20
横弾性係数
Horizontal modulus of elasticity		 MPa (㎏f/m㎡)

17650 ~ 21575
(1800 ~ 2200)

25500 ~ 28400
(2600 ~ 2900)


    機械的性質は加工条件、熱処理条件、使用温度により変わります。


物理的性質之比較 ( Comparison of physical properties )



項目 P
roperties

Ni – Ti 合金
Ni – Tialloy

Ti SUS304 Cu
密度
Density 		g/cm3
6.5 4.5 7.70 8.89
融点
Melting point 		℃
1250 ~ 1280 1668 1400 ~ 1420 1083
比熱
Specific heat 		cal/g℃
0.061 0.124 0.12 0.092
熱伝導率
Coefficent of thermal conductivity 		cal/cm℃sec
0.05 0.041 0.39 92
線膨脹係数
Coefficent of liner thermal expansion 		℃
M.phase (M) 50 ~ 100 9.8 17.3 17
比抵抗
Specific electrical resistance
A.phase (A ) 80 ~ 100 55 72 1.7

    Ni-Ti合金の物理的性質は密度、融点を除き温度により変わります。

海尉事業有限公司 ‧ 興進事業有限公司
ACRUSHIN ENTERPRISE CO.,LTD.

TEL：886-2-87926655　FAX：886-2-87926633　E-Mail：acrushin@ms47.hinet.net
總公司：114台北市內湖區新湖三路132號2樓　加工事業部：台中市工業37路51號
2F.,No.132,Sinhu 3rd RD.,Neihu District,Taipei City 114, Taiwan (R.O.C )
  CopyrightACRUSHIN ENTERPRISE CO.,LTD.
